LINITHERM
PAL 2UM
STEILDACHDÄMMUNG
LINITHERM PAL 2UM – Das Aufsparren-Dämmsystem mit erhöhtem Schallschutz für mehr Wohnkomfort unter dem Dach
ALLE FAKTEN AUF EINEN BLICK
Ihre Vorteile mit LINITHERM PAL 2UM
- Ab 20° Dachneigung
- UDB gemäß ZVDH Regelwerk
- Schalldämmend Rw = 42 dB gem. DIN 4109-33:2016-07
- Auf Sparren oder Schalung zu verlegen
- Mit Unterdeckbahn
- Geeignet als Behelfsdeckung
LINITHERM PAL 2UM
PH 21001040
Dämmkern
PU-Hartschaum n. DIN EN 13165, Brandverhalten Klasse E n. DIN EN 13501-1, B2 n. DIN 4102-1,
Anwendungstyp DAD, beidseitig mit Alufolie
Deckschicht
Oberseitig mit diffusionsoffener, reißfester und rutschhemmender Unterdeckbahn beschichtet,
längs- und schmalseitig ca. 8 cm überlappend, mit werkseitig aufgebrachtem Dichtband,
unterseitig m. Schalldämmplatte, 40 mm, zur Verbesserung der Schalldämmeigenschaften
Kantenverbindung
Ringsum N+F-Klemm-Press-Verbindung
Bitte beachten

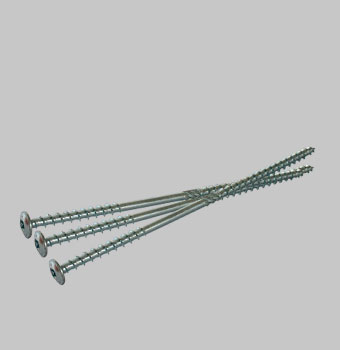

Für verbesserte Schallschutzwerte ist der Einsatz von Doppelgewindeschrauben
vorzusehen (siehe Prüfberichte)
Deckmaß
2420 × 1180 mm (= Berechnungsmaß)
Dicke mm
gesamt
Dicke mm PU
Dicke mm Schalldäm-mung
Paletteninhalt
Stück
PU λD W/(mK)
n. DIN EN 13165
PU λB W/(mK)
n. DIN 4108-4
λD W/(mK)
Schalldäm-mung
λB W/(mK) Schalldäm-mung
U-Wert**
[W/(m2K)]
140
100
40
17
48,5
0,022
0,023
0,039
0,040
0,18
160
120
40
15
42,8
0,022
0,023
0,039
0,040
0,16
180
140
40
13
37,1
0,022
0,023
0,039
0,040
0,14
200*
160
40
12
34,3
0,022
0,023
0,039
0,040
0,12
** Im Wärmedurchgangskoeffizienten U sind die Wärmeübergangswiderstände nach DIN EN ISO 6946 Rsi = 0,10 [m²K/W] und Rse = 0,10 [m²K/W] enthalten.
Dicke mm
gesamt
140
Dicke mm PU
100
Dicke mm
Schalldämmung
40
Paletteninhalt
Stück
17
48,5
PU λD W/(mK)
n. DIN EN 13165
0,022
PU λB W/(mK)
n. DIN 4108-4
0,023
λD W/(mK)
Schalldämmung
0,039
λB W/(mK)
Schalldämmung
0,040
U-Wert**
[W/(m2K)]
0,18
Dicke mm
gesamt
160
Dicke mm PU
120
Dicke mm
Schalldämmung
40
Paletteninhalt
Stück
15
42,8
PU λD W/(mK)
n. DIN EN 13165
0,022
PU λB W/(mK)
n. DIN 4108-4
0,023
λD W/(mK)
Schalldämmung
0,039
λB W/(mK)
Schalldämmung
0,040
U-Wert**
[W/(m2K)]
0,16
Dicke mm
gesamt
180
Dicke mm PU
140
Dicke mm
Schalldämmung
40
Paletteninhalt
Stück
13
37,1
PU λD W/(mK)
n. DIN EN 13165
0,022
PU λB W/(mK)
n. DIN 4108-4
0,023
λD W/(mK)
Schalldämmung
0,040
λB W/(mK)
Schalldämmung
0,014
U-Wert**
[W/(m2K)]
0,14
Dicke mm
gesamt
200*
Dicke mm PU
160
Dicke mm
Schalldämmung
40
Paletteninhalt
Stück
12
34,3
PU λD W/(mK)
n. DIN EN 13165
0,022
PU λB W/(mK)
n. DIN 4108-4
0,023
λD W/(mK)
Schalldämmung
0,039
λB W/(mK)
Schalldämmung
0,040
U-Wert**
[W/(m2K)]
0,12
** Im Wärmedurchgangskoeffizienten U sind die Wärmeübergangswiderstände nach DIN EN ISO 6946 Rsi = 0,10 [m²K/W] und Rse = 0,10 [m²K/W] enthalten.
(Abhängig von bauseitigen Gegebenheiten)
